Наружные газовые котлы: нормы и правила установки

Одним из способов отопления жилых и нежилых помещений является установка оборудования не в котельной или внутри здания, а на улице. За обогрев дома в таком случае отвечают газовые котлы наружного размещения. Это стандартные теплоагрегаты в утепленном блоке с отводом дымовых газов и трубопроводами, соединяющим их с отапливаемыми помещениями.

Сложность установки наружных котлов заключается в требованиях, предъявляемых надзорными органами, а также в условиях их размещения.

Конструктивные и монтажные особенности наружных газовых котлов при отсутствии отдельной законодательной базы для этого типа отопительного оборудования.

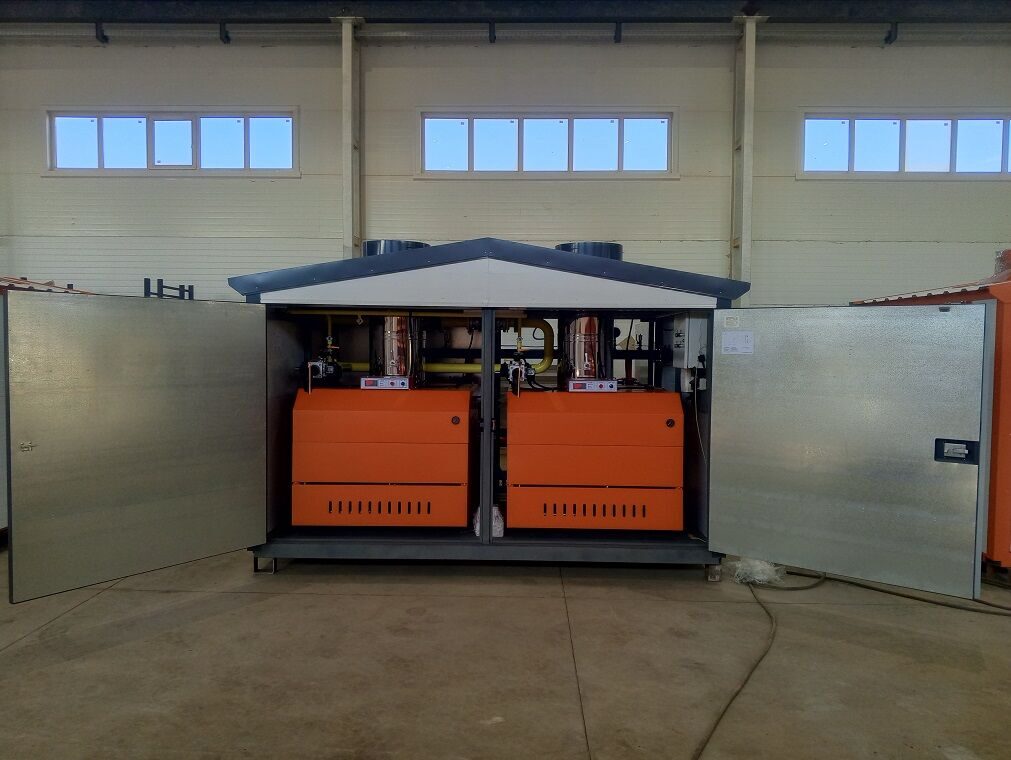

Котлы наружного размещения "ULTRA-NR"

  Производством наружных котлов занимаются многие российские предприятия, в том числе Завод котлов "Федерал Газ" Основное преимущество заключается в том, что мощные теплоагрегаты не требуют строительства отдельной модульной котельной, но полностью защищены внешних агрессивных факторов (механические повреждения, погодные условия).

Наружные газовых котлы предназначены для работы на природном, сжиженном газе, имеют КПД 92-95%. Давление в системе отопления и температура воды на выходе различаются, но у большинства котлов регулируются при помощи автоматики безопасности.

Котел наружной установки представляет собой инновационный аналог блочно-модульной котельной, отличающийся энергосбережением и позволяющий сэкономить на обустройстве отопительного блока.

Документация с требованиями к газу:

• Природный газ – ГОСТ 5542-2014;
• Сжиженный газ – ГОСТ 20448-90.

После монтажа, ввода в эксплуатацию и техобслуживания, постоянное присутствие обслуживающего персонала не требуется.

Назначение и основные функции котла наружного размещения

Котлы наружного размещения отличаются от котельных по всей документации и законодательным актам. Наружные котлы представляют собой отдельную группу отопительного оборудования. Хотя их называют мини-котельными, установка производится по другим правилам.

Уличные газовые котлы служат для обогрева как жилых, так и промышленных зданий. Устанавливают наружные котлы для обслуживания детских садов, школ, больниц, развлекательных, торговых и спортивных центров. Часто они выступают в качестве резервного источника тепла, в местах, где необходима ее непрерывная подача.

Для небольших зданий применяют одинарные наружные котлы небольшой мощности, порядка – 20-100 кВт. Обычно такое оборудование рассчитано на обогрев площади до 1000 м³ со стандартной высотой потолков до 3 метров.

При необходимости отопления загородного дома такие котлы вполне для этого подходят. Большие же здания и промышленные предприятия для отопления требуют больше отопительных мощностей, и для них устанавливают комплексы из 2-х и даже 3 более мощных газовых котлов.

Водогрейные котлы наружного размещения стали использовать все чаще благодаря следующим особенностям:

·         экономия денежных средств при монтаже и эксплуатации;

·         безопасность для персонала или жильцов;

·         высокое качество изготовления и долговечность.

Для использования удобно то, что внешние котлы имеют компактные размеры, обладая при этом большой мощностью. Они не требуют постоянного обслуживания и внимания. Для обслуживания наружного газового котла достаточно дистанционно следить за работой в штатном режиме.

Виды и особенности котлов внешней установки

Промышленные и бытовые газовые котлы уличной установки – это сборные водотрубные теплоагрегаты для нагрева воды. Для защиты от внешних агрессивных факторов они заключены в металлические блок-боксы, утепленные со всех сторон сэндвич-панелями.

По конструкции уличные газовые котлы отличаются, но чаще всего принцип их работы заключается в использовании газовой горелки. Газ смешивается с воздухом и поступает на многофакельную горелку. Газовые рожки с мелкими отверстиями разбивают струю поступающего газа на части, благодаря чему происходит полное сгорание топлива. За тягу и подачу воздуха отвечают отверстия, расположенные в верхней части.

Трубопроводы и электрический кабель соединяют здание и котлы, поэтому заводятся внутрь отапливаемого объекта, где устанавливается и пульт дистанционного управления. Регулировать режимы работы котла можно прямо из служебного помещения, расположенного внутри здания

Дополнительно мини котельные оборудуют дымовой трубой настенного размещения, пожаро-охранной сигнализацией и автоматикой для передачи сигнала при наступлении аварийных ситуаций.

Автоматика, входящая в состав котла наружного размещения способна:

• производить розжиг горелки;
• контролировать работу световой и звуковой сигнализации;
• отключать горелку, при отклонении показателей топлива от установленных;
• отключать систему при возникновении утечек газа, теплоносителя;
• поддерживать объем и температуру теплоносителя и пр.

Большая часть наружных газовых котлов, особенно маломощных представителей, не требует подготовки основания – усиления фундамента. Готовый уличный котел просто привозят на выбранное место и устанавливают по уровню.

Для доступа к газовой горелке котла и техническим узлам, расположенным внутри облицовочных панелей, одна или две стенки открываются.

Выделяют три типа наружных газовых котлов: одинарные, сдвоенные, строенные. При необходимости значительного увеличенная мощности, устанавливают несколько блоков котлов.

Сдвоенные модели наружных котлов оснащены 2-мя топками, 2-мя водотрубными теплообменниками и 2-мя горелками. Одинарные котлы наружного размещения имеют показатели мощности от 20 до 500 кВт, сдвоенные наружные котлы имеют мощности от 40 до 1200 кВт, строенные котлы наружного применения – от 60 до 1800 кВт.

Базовая комплектация наружного котла включает в себя:

• утепленный блок-бокс (утепление 50 мм);
• одинарный, сдвоенный либо строенный котловой блок с соответствующим количеством водотрубных оребренных теплообменников, газовых атмосферных горелок;
• блок управления и сигнализации с GSM-модулем;
• сиганлизатор загазованности в комплекте с отсечным электромагнитным клапаном;
• термозапорный клапан;
• предохранительные клапана;
• приборы КИПиА (датчики давления и температуры воды, манометр);
• пожаро-охранный звуковой оповещатель;
• утепленные шибер-дымоходы к каждому котловому блоку;
• водяной сетчатый фильтр;
• котловой насосный узел.

Для повышения эффективности работы газовые котлы наружного размещения обязательно оборудуются циркуляционными насосами.

Дымовые трубы имеют различное исполнение, но эффективными признаны утепленные сэндвич-дымоходы. Внутренние стенки такого дымохода быстро нагреваются, что минимизирует образование конденсата и наледи на стенках.

Нюансы установки наружных котлов

Монтаж котлов наружной установки выполняют, руководствуясь существующей нормативной документацией. Но в ней говорится либо о котлах внутренней установки, либо о котельных. Вследствие чего иногда возникают спорные вопросы, которые решают газовые службы, обслуживающие компании, и Ростехнадзор.

Самое главное – умение договариваться с представителями всех инстанций и умело оперировать положениями СНиП и ГОСТ.

Нормативная база изложена в следующих документах:

• СП 41-104-2000;
• СНиП 42-01-2002;
• СП 42-101-2003.

При этом основным документом для установки и эксплуатации оборудования является паспорт и техническое руководство производителя.

Размещение котлов наружного размещения

Котлы наружного размещения могут устанавливаться на открытом воздухе отдельно стоящими, вблизи наружных стен здания или на крышах зданий по проекту, согласованному и прошедшему экспертизу, в соответствии с требованиями и нормами:

• Если котел наружного размещения теплопроизводительностью более 360 кВт располагается как отдельно стоящий, то к нему предъявляются требования СП  89.13330.2016 Актуализированная редакция СНиП  II-35-76 (утв. Приказом Минстроя России  15.12.2021  № 938/пр),  п.4.3. СП 4.13130.2013.
• Если котел наружного размещения теплопроизводительностью менее 360 кВт располагается как пристроенный к стене здания, то к нему предъявляются требования СП 281.1325800-2016 с изм. № 1, п.6.9.4.1., п.6.9.5, п.6.9.5.1 СП 4.13130.2013.
• При установке котла наружного размещения теплопроизводительностью более 360 кВт на кровле здания к нему предъявляются требования СП  373.1325800.2018 с изм. № 1, п.6.9.3, п.6.9.3.1 СП 4.13130.2013
• При установке котла наружного размещения теплопроизводительностью менее 360 кВт на кровле здания к нему предъявляются требования СП 281.1325800-2016 с изм. № 1, п.6.9.3, п.6.9.3.1 СП 4.13130.2013

В случае размещения котла наружного размещения на кровле здания, либо пристраивания к зданию, степень огнестойкости контейнера повышается до III, путем нанесения специального огнестойкого покрытия с выдачей соответствующего сертификата.
Размещать на кровле здания можно котлы наружного размещения любой теплопроизводительности.
Пристраивать к зданию можно котлы наружного размещения теплопроизводительностью до 360 кВт.
Располагать отдельно стоящими можно котлы наружного размещения теплопроизводительностью более 360 кВт.


Монтаж и эксплуатация котлов наружного размещения должны осуществляться в соответствии с паспортом изделия, а также согласно:

• СП 41-104-2000 Свод правил по проектированию и строительству «Проектирование автономных источников теплоснабжения».
• СП 42-101-2003 Свод правил по проектированию и строительству «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».
• СП 62.13330.2011* Свод правил «Газораспределительные системы» Актуализированная редакция СНиП 42-01-2002. «Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева не выше 388 К (115 °С)» 1992 г. с изм. № 1, 2, 3.
• СП 4.13130.2013 Свод правил «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям».
• СП  89.13330.2016 Свод правил «Котельные установки» Актуализированная редакция СНиП  II-35-76 (утв. Приказом Минстроя России  15.12.2021  № 938/пр).
• СП 281.1325800-2016 с изм. № 1 Свод правил «Установки теплогенераторные мощностью до 360 кВт, интегрированные в здания. Правила проектирования и устройства».
• СП  373.1325800.2018 с изм. № 1 Свод правил «Источники теплоснабжения автономные. Правила проектирования».

Условия монтажа наружных газовых котлов

Котлы наружного размещения – это полностью готовое к эксплуатации оборудование, требующее подключения и ввода в эксплуатацию, поэтому для их установки требуются только ровное основание и разрешение на монтажные работы.

Для самых мощных наружных котлов необходим фундамент – это прописывается в техпаспорте агрегата. В качестве фундамента используют бетонные плиты или заливку

Перед установкой котла наружного размещения необходимо получить ТУ от службы газа, которая, в свою очередь, руководствуется требованиями Технического регламента. Правила выдачи специальных технических условий изложены в Постановлении 1314 (2013), в котором говорится, что основанием для отказа установки может быть исключительно отсутствие технической возможности подключения котла к объекту.

В ГОСТ Р 54961-2012 указывается на то, что согласование ТУ производится после проверки соответствия мощности оборудования, а также точки подключения.

Требования к дымоходу котла

Наружный газовый котел, как и обычные газовые котлы, оснащается отдельным дымоходом, к которому предъявляются следующие требования:

• диаметр трубы должен равняться или быть больше, чем патрубок котла;
• материал изготовления – газонепроницаемый;
• обязательна установка конденсатосборника;
• направление конструкции – строго вертикальное;
• герметизация мест стыков;
• высота дымохода должна исключать задымление жилой зоны и обеспечивает хорошую тягу – от 6 м и более.

Производители рекомендуют выбирать прямолинейные трубы, имеющие не более 3-х поворотов с радиусом закругления равным или превышающим диаметр трубы.

Монтаж труб заводского производства продвигается снизу вверх, начиная от котла. Стыки тройников, отводов, угловых элементов дополнительно скрепляют хомутами. При креплении трубы к стене устанавливают кронштейны с интервалом 2 м.

Подробные требования к выбору и установке дымоходов наружных котлов изложены в ДБН В.2.5-20-2001 и СНиП 2.04.05-91.

Правила установки и подключения котла наружного размещения

Размещение и подключение наружного котла к системе центрального газоснабжения производится согласно составленному и согласованному проекту. Небольшие по массе и объему котлы не требуют возведения фундамента.

Их устанавливают на ровный участок грунта с равномерным распределением нагрузки по всей площади. Для габаритных устройств план строительства фундамента также вносится в общий проект.

В зависимости от рекомендаций производителя, котел внешней установки размещают рядом со стеной отапливаемого объекта на расстоянии 1,5- 2 метра, отдельно стоящим на расстоянии до 50 м или на крыше отапливаемого объекта.

Если газовый котел наружного размещения находится в открытой для доступа посторонних лиц зоне, его требуется обнести ограждением, препятствующим несанкционированному проникновению.

Необходимо произвести заземление наружного котла, согласно правилам, так как агрегат подключается к системе электроснабжения. Она отвечает за работу охранной сигнализации, насосов и другого автоматического оборудования.

К внутренней системе отопления котел подключают трубами для подачи теплоносителя. Трубопровод проходит через стену в гильзе, обеспечивающей его защиту. Вводные конструкции внутри здания оснащают кранами-отсекателями.

Вначале внутреннюю систему отопления чистят и опрессовывают, и по результатам – при отсутствии течи, разрывов, падения давления в сети – производят подключение к котлу. В процессе опрессовки отсекающие краны перекрывают. Система отопления оборудуется воздухоотводчиками в верхних точках и сливным краном – в нижней.

Внутри здания устанавливают расширительный бак, подобранный с учетом объема и коэффициента расширения жидкости, давления и других важных параметров.

Пуск и требования к эксплуатации наружного котла

Перед вводом котла наружного применения в эксплуатацию сначала готовят отопительную систему: устанавливается рекомендуемое давление, открываются отсекающие краны на трубах и в тепломеханическом отсеке котла, заполняется отопительная сеть водой, устраняются ошибки, стравливается воздух из системы.

Затем подается напряжение на котел и проверяется правильность подключения фаз согласно схеме. На этом же этапе диагностируется работа автоматического оборудования – щита управления и сигнализации. В последнюю очередь запускается насос и проверяется его работа.

За работой котла следит владелец газового оборудования. Техосмотры, регулировку, профилактические мероприятия, ремонт производит обслуживающая организация.

Требуется регулярно контролировать чистоту фильтров. При загрязнении краны перекрывают, воду сливают, фильтры извлекают и промывают сетку.

В случае отключении котла на зимний период, отопительная система и сам теплоагрегат полностью освобождают от воды, во избежание замерзания теплоносителя в трубах и предотвращения разрыва труб.
