Котлы наружного размещения ULTRA-NR-300 предназначены для отопления жилых многоквартирных домов, общественных зданий (школы, детские сады, больницы и поликлиники, торговые и культурные центры), зданий коммунально-бытового и производственного назначения, торговых центров, теплиц, оборудованных системами водяного отопления. Котлы имеют утепленный корпус и размещаются снаружи отапливаемого здания.
Котлы наружного размещения работают на природном газе, с возможностью перевода на сжиженный газ.
Не требуется строительство отдельного здания, котлы размещаются снаружи отапливаемого здания, трубопроводы отопления заводят через стену внутрь здания.

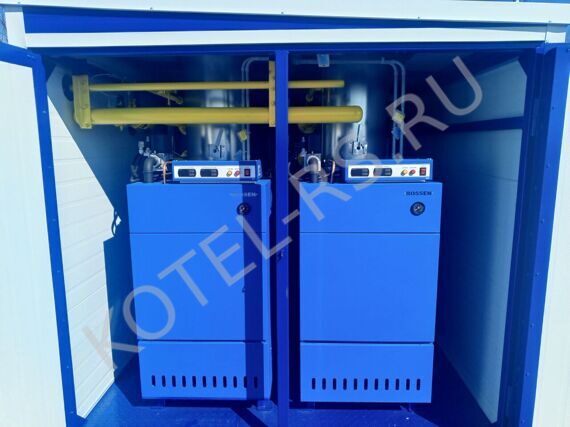

Устройство котла наружного размещения ULTRA-NR-300
Котел наружного размещения является водогрейным водотрубным котлом в утепленном каркасном контейнере с открывающимися торцевыми панелями для удобства. Стенки наружного корпуса котла выполнены из сэндвич-панелей толщиной 50 мм. Доступ к приборам управления котла и газогорелочным устройствам осуществляется через переднюю панель. Доступ к тепломеханической части котла (насосной группе, фильтру тонкой очистки, группе безопасности, трубопроводам, и арматуре, КИП осуществляется через заднюю панель. Внутри корпуса котла установлен шкаф управления и сигнализации с модулем GSM, сигнализатор загазованности.
Сдвоенный котел наружного размещения имеет два водотрубных скоростных теплообменника, работающих параллельно.
Теплообменник наружного уличного котла выполнен из оребренных труб с повышенной поверхностью теплоотдачи.
Плюсы данной конструкции котла следующие:
• максимально эффективная передача тепла за счёт инновационного оребрения (увеличенная поверхность теплоотдачи);
• высокий КПД на уровне 93% на протяжении всего срока эксплуатации;
• отсутствие образования накипи вследствие высокой скорости прохождения теплоносителя;
• возможность безопасного использования незамерзающей жидкости (этиленгликоля, пропиленгликоля);
• минимальные затраты на химводоподготовку (комплексон), либо её полное отсутствие;
• минимальное образование конденсата за счёт мгновенного прогрева;
• пассивная защита тепловому удару;
• взрывобезопасность теплообменника;
• отсутствие потерь тепла;
• относительно небольшие габариты и вес котлов, удобство погрузки и разгрузки, дешевая логистика (доставка транспортными компаниями).
Для более интенсивной теплопередачи теплообменники котла состоят из двух рядов стальных поперечно-оребренных труб в виде горизонтально расположенного змеевика. Прямые участки змеевика расположены в топке котла и имеют оребрение, повороты вынесены из топки котла наружу. Теплоноситель совершает многократные поворотные движения по трубам теплообменников. Две газовые горелки расположены под теплооменниками и состоят из отдельных газовых рожков, установленных параллельно.
Котел наружного размещения Ultra-NR-300 имеет две открытые топки, оборудован атмосферными газовыми горелками инжекторного типа, циркуляционным насосом, и относится к классу гидронных котлов.
Сдвоенный котел наружной установки имеет две отдельные топки и две горелки, каждая из которых управляется отдельным блоком автоматики. В котле установлены один циркуляционный насос и один резервный.
Котел работает в автоматическом режиме при сведенном к минимуму обслуживанию и оснащен системами, предохраняющими от аварий отопительной проводки. Система слежения за протоколом теплоносителя, внутренний регулятор температуры, термический выключатель, клапан безопасности.
Автоматика управления котла наружного размещения обеспечивает:
В зависимости от необходимой тепловой мощности, в работу можно включать только одну половину котла, либо обе половины одновременно. В случае работы только одной половины, вторая используется в качестве аварийного резерва.
Контролирование котла во время работы может производиться с удаленного пульта наблюдения либо посредством GSM-передатчика. В случае возникновения аварийной ситуации котел выключается в автоматическом режиме и подает сигнал.
Атмосферная газовая горелка является неотъемлемой частью котла. Горелки работают в комплекте с автоматической системой управления.
Котел наружного размещения комплектуется системой автономного контроля загазованности (САКЗ). Имеют в своем составе встроенный термокаталитический сенсор, предназначенный для обнаружения повышенных концентраций метана, звукового оповещения в случае утечки газа и управления электромагнитным запорным клапаном. При обнаружении газа внутри корпуса котла, сигнализатор размыкает цепь питания газового клапана на горелке- горелка гаснет.
Для обеспечения удаленного контроля аварий котел наружного размещения может комплектоваться GSM-контроллером. Контроллер применяется для передачи сигналов аварий каждого котла по отдельности, общие аварии систем безопасности котла (недостаточное либо избыточное давление теплоносителя, подачи газа, загазованности. Имеется возможность контроля охрано-пожарной сигнализацией с постановкой на охрану котла с ключами Touch Memory.
В базовую комплектацию наружных котлов входит:
Характерные особенности и преимущества наружных газовых котлов Ultra-NR-300:
Высокий КПД котлов (не менее 93%) и отсутствие необходимости постоянного наблюдения персоналом значительно снижают топливные и эксплуатационные расходы.
Котел наружного размещения - это практически мини котельная. Котел наружного размещения обойдется в 2-3 раза дешевле обычной котельной модульной установки.
Технические характеристики сдвоенного котла наружного размещения ULTRA-NR-300
| Модель котла | ULTRA-NR-300 |
| Теплопроизводительность, кВт | 300 |
| Отапливаемая площадь, м2 (Н=3м) | 3000 |
| Вид топлива | газ природный ГОСТ 5542-2014, сжиженный газ |
| Коэффициент полезного действия, % не менее | 93 |
| Давление природного газа перед котлом, кПа | 1,5-3,5 |
| Давление сжиженного газа перед котлом, кПа | 3,7 |
| Расход природного газа, м3/час | 8,8-35,2 |
| Расход сжиженного газа, кг/час | 6,5-26,0 |
| Климатическое исполнение | У2 |
| Температура окружающей среды, °C | от -45 до +40 |
| Разряжение за котлом, Па | 10-40 |
| Вид теплоносителя | вода питьевая ГОСТ 2874-73 (карбонатная жесткость не более 1 мг-экв/л) |
|
Характеристики насоса: марка, производитель производительность, м3/час напор, м.вод.ст. эл.мощность, кВт напряжение, В |
NMM32/12DE, Calpeda 11 17 0,75 220 |
| Диапазон поддержания температуры воды, °C | +60...+95; по спецзаказу +110 |
| Рабочее давление теплоносителя, МПа | 0,6; по спецзаказу 1,0 |
| Номинальный расход теплоносителя через котел (по условию предотвращения закипания), м3/час | 10,4 |
| Водяной объем котла, л | 46,4 |
| Гидравлическое сопротивление котла, м.вод.ст | 4 |
| Присоединение патрубка подачи газа | Ду50 |
| Присоединение патрубков системы отопления | Ду80 |
| Размер дымохода (внутренний диаметр) | D 300/400 х 2 шт |
| Напряжение питания, В | 220 |
| Масса, кг, не более | 2000 |
Габаритно-присоединительные размеры сдвоенного котла наружного размещения ULTRA-NR-300
| Наименование параметра | ULTRA-NR-300 | |
| 1 | Газопровод, мм | Ду50 |
| 2 | Газовая свеча, мм | Ду25 |
| 3 | Трубопровод подающий | Ду80 |
| 4 | Трубопровод обратный | Ду80 |
| 5 | Дренаж котла | Ду50 |
| 6 | Вентиляционная решетка | 200*400 |
| 7 | Дымоход | Д300/400 - 2 шт. |
| L | ширина, мм | 2100 |
| В | глубина, мм | 2300 |
| H | высота, мм | 2050 |
| L1 | 2400 | |
| L2 | - | 660 |
| L3 | - | 780 |
| L4 | - | 660 |
| B1 | - | 2380 |
| B2 | - | 250 |
| B3 | - | 550 |
| B4 | - | 700 |
| B5 | - | 1000 |
| B6 | - | 260 |
| B7 | - | 1514 |
| B8 | - | 836 |
| H1 | - | 2200 |
| H2 | - | 1850 |
| H3 | - | 1600 |
| H4 | - | 1600 |
| H5 | - | 1700 |
| H6 | - | 190 |
Внимание: В связи с постоянным совершенствованием нашей продукции (технических показателей, увеличением надежности, удобстве монтажа и эксплуатации), возможны изменения в технических характеристиках и габаритно-присоединительных размерах оборудования.
Из-за вносимых изменений, информация, содержащаяся на страницах сайта может отличаться от реальных показателей.
