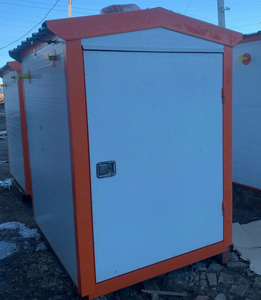

Котел наружного размещения Federal Gaz серии ULTRA-NR-100
Котел наружного размещения Ultra-NR-100 одинарный предназначен для отопления зданий и сооружений различного назначения. Площадь отопления до 950 кв. м. Данный тип котла имеет утепленный корпус и размещается поблизости отапливаемого здания на открытом воздухе. Строительство отдельного здания котельной не требуется.
Котел имеет сравнительно небольшие габаритные размеры и вес, благодаря чему ему не нужно много места для монтажа. В конструкции котла наружного размещения применен скоростной водотрубный теплообменник, что позволило не только уменьшить общий вес и размер котла, но и в несколько раз снизить отложения накипи на стенках теплообменника за счет более высокой скорости циркуляции теплоносителя. Малый водяной объем делает котел безопасным при превышении рабочего давления или при перегреве воды. Передние и задние открывающиеся панели обеспечивают максимальный доступ для обслуживания и осмотра котла
Котел Ultra-NR-100 E предназначен для работы на природном газе низкого давления и на сжиженном газе. Максимальное давление воды на входе в котел 6 атм. Диапазон поддержания температуры воды на выходе из котла от +50 до +95°С. КПД наружного котла не менее 92%.
Одинарный котел наружного исполнения Ultra-NR-100 E — это каркасный блок из панелей с негорючим наполнителем, обеспечивающим пожарную безопасность и увеличивающим уровень теплоизоляции. Для облегчения процесса сервисных работ контейнер имеет открывающиеся переднюю и заднюю панели. В случае непредвиденных обстоятельств котел сразу выключается в автоматическом режиме.
Внутри утепленного контейнера размещается один напольный отопительный газовый котел, который имеет открытую топку и оборудован атмосферной газовой горелкой. Теплообменник котла Ultra-NR-100 E является высокоскоростным и выполнен из оребренных труб.
Автоматика управления котла наружного размещения обеспечивает:
- автоматический розжиг горелки по программе;
- отключение горелки при выходе контролируемых параметров за установленные пределы;
- отключение газа на горелку в случае загазованности внутреннего объема котлового бокса;
- автоматическое поддержание температуры воды на заданном уровне;
- световую и звуковую сигнализацию аварии;
В комплектацию котла наружного размещения входит:
- наружный утепленный корпус котла;
- котловой блок мощностью 96 кВт с газовой горелкой, водотрубным теплообменником и автоматикой безопасности;
- утепленный дымоход котла;
- сигнализатор загазованности с отсечным электромагнитным клапаном Ду25;
- блок сигнализации и управления;
- выносной пульт контроля с кабелем;
- клапан термозапорный КТЗ 25;
- приборы КИПиА (датчики давления и температуры воды);
- предохранительный клапан;
- трубопроводы и трубопроводная арматура;
- Климатическое исполнение защитного корпуса котла позволяет использовать котлы наружного размещения на большей части территории РФ;
- Большая компактность за счет максимально полезного использования внутреннего объема защитного корпуса не требует много места под размещение и упрощает транспортировку;
- Эстетичный внешний вид котла органично вписывается в окружающее пространство;
- Использование оборудования только ведущих мировых и отечественных производителей позволяет гарантировать долговечную и стабильную работу продукции;
- Система автоматики обеспечивает длительную автономную работу котлов без участия обслуживающего персонала;
- Стандартизация и унификация всех деталей при производстве, компактные размеры и отсутствие необходимости получать разрешение на строительство позволяют значительно сэкономить средства и время на ввод источника теплоснабжения в эксплуатацию;
Высокий КПД котлов (не менее 92%) и отсутствие необходимости постоянного наблюдения персоналом значительно снижают топливные и эксплуатационные расходы.
Котел наружного размещения - это практически мини котельная. Котел наружного размещения обойдется в 2-3 раза дешевле обычной котельной модульной установки.
Технические характеристики одинарного котла наружного размещения ULTRA-NR-100 Е
Модель котла | ULTRA-NR-100 E |
Теплопроизводительность, кВт | 96 |
Отапливаемая площадь, м2 (Н=3м) | 950 |
Вид топлива | газ природный ГОСТ 5542-2014, сжиженный газ |
Коэффициент полезного действия, % не менее | 92 |
Давление природного газа перед котлом, кПа | 1-4 |
Давление сжиженного газа перед котлом, кПа | 3,7 |
Расход природного газа, м3/час | 11,6 |
Расход сжиженного газа, кг/час | 8,6 |
Климатическое исполнение | У1 |
Температура окружающей среды, °C | от -45 до +40 |
Разряжение за котлом, Па | 10-40 |
Вид теплоносителя | вода питьевая ГОСТ 2874-73 (карбонатная жесткость не более 1 мг-экв/л) |
Диапазон поддержания температуры воды, °C | +50...+95; |
Рабочее давление теплоносителя, МПа | 0,6; |
Номинальный расход теплоносителя через котел (по условию предотвращения закипания), м3/час | 4,2 |
Водяной объем котла, л | 23,6 |
Гидравлическое сопротивление котла, м.вод.ст | 2 |
Присоединение патрубка подачи газа | Ду25 |
Присоединение патрубков системы отопления | Ду50 |
Размер дымохода (внутренний диаметр) | Ду250 |
Напряжение питания, В | 220 |
Масса, кг, не более | 680 |
Внимание: в связи с постоянным усовершенствованием выпускаемой продукции возможно
изменение некоторых конструктивно-технических характеристик без дополнительного уведомления
заказчика. При этом заявленная тепловая мощность и КПД котла не снижаются.
